双偏心蝶阀介绍

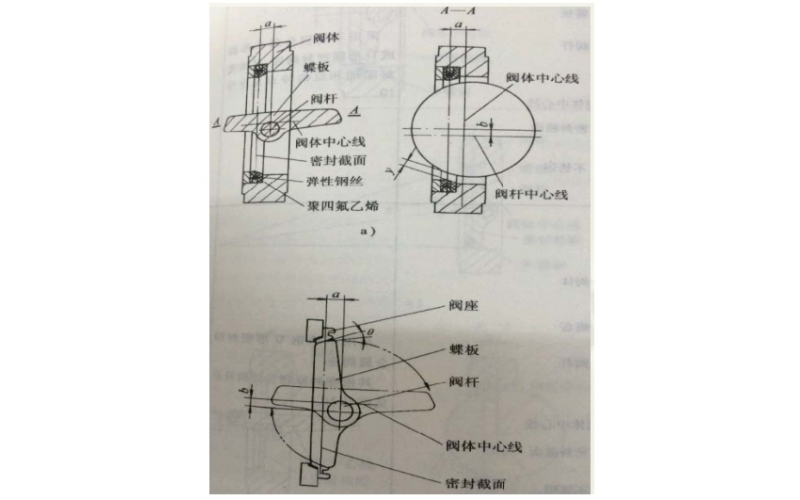

蝶板回转轴线（即阀杆轴线与蝶板密封截面偏置一个尺寸a，并与阀体通道轴线偏置一个尺寸b,由于在单偏心密封蝶阀的基础上将蝶板回转轴线与阀体通道轴线再偏置一个尺寸b,当双偏心蝶阀处于全开状态时，其蝶板密封面会完全脱离阀座密封面，并形成更大的间隙y,使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，蝶板密封面相对阀座密封面有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械磨损和擦伤。
2025-02-24 科威
-

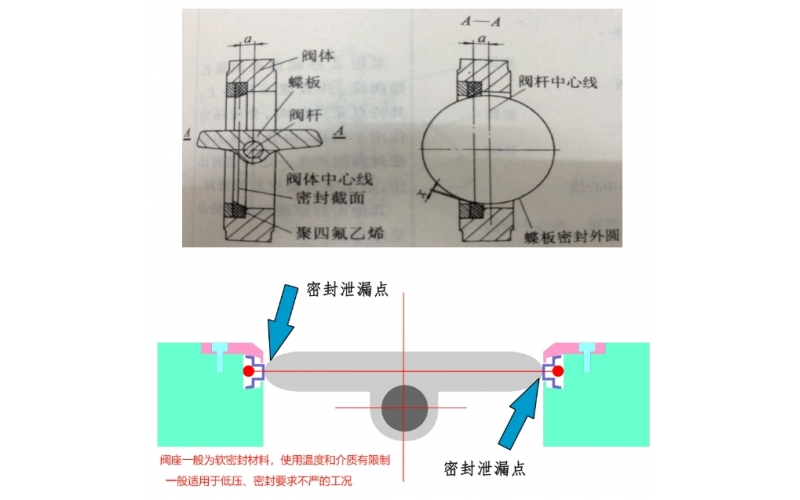

单偏心蝶阀介绍
蝶板的回转中心（即阀杆中心） 位于阀体中心线上， 且与蝶板密封截面形成一个偏置尺寸a。使蝶板与阀座上的密封面形成一个完整的圆，加工时易保证蝶板与阀座的表面粗糙度。关闭蝶阀时， 蝶板的外圆密封表面逐渐接近并挤压阀座使阀座产生弹性变形， 形成的弹性力作为密封比压， 保证密封。
2025-02-21 科威
-
中线蝶阀介绍
蝶板的回转中心（即阀杆的中心） 位于阀体的中心线和蝶板的密封面截面上， 阀座采用合成橡胶或塑性材料。关闭时蝶板的外圆密封面挤压合成橡胶阀座， 使阀座产生弹性变形而形成弹性力作为密封比压， 保证蝶阀的密封。
2025-02-21 科威
-
![三偏心蝶阀介绍]()
-
![控制蝶阀故障原因分析]()
-
![单气缸蝶阀工作原理]()
-
![单气缸蝶阀卡涩案例及故障处理]()
单气缸蝶阀卡涩案例及故障处理
顺控停止后，仪表人员第一时间到现场进行排查处理。查看顺控条件主控画面上显示阀关条件满足，31FT-WHY-Q任然有几万方的氮气量指示。经现场检查发现31FV-WHY-Q阀门未完全关到位，阀门定位器报故障，因阀位反馈为接近式阀位开关以感应到反馈杆。所以排除了流量计指示错误的问题。故重点对阀门进行排查。
2024-11-29 科威
